OM4 Multimode Yüksek Gerginlik Alüminyum Teyp Zırhlı Şekil 8 Fiber Optic Kablo Kendiliğinden Taşan Hava Fiber Optic Kablo GYTC8A

Menşe yeri Guangdong, Çin
Marka adı KCO, Kocent Optec Limited
Sertifika ISO9001, RoHS
Model numarası KCO-GYTC8S
Min sipariş miktarı Müzakere
Fiyat negotiable
Ambalaj bilgileri ahşap rulo, ahşap palet
Teslim süresi Ödeme alındıktan 3 ~ 5 gün sonra
Ödeme koşulları Western Union,T/T,L/C
Yetenek temini 10.000km/ ay
Ürün ayrıntıları
Malzeme PE, AYPE, YYPE İsim Dış Mekan Fiber Optik Kablo
Uzunluk Her ruloda 1km ~ 5km Kablo Tipi GYTC8A
Elyaf Tek mod, çok modlu Çekirdekler 288 çekirdeğe 2 çekirdek
Renk SİYAH Çap 9,0 mm
Parça Numarası GYTC8A-xA1
Vurgulamak

OM4 Çok Modlu Şekil 8 Fiber Optik Kablo

,

Alüminyum Bant Zırhlı Kendinden Destekli Fiber Optik Hava Kablosu

,

Yüksek Gerilim GYTC8A Fiber Optik Kablo

Mesaj bırakın
Ürün Açıklaması
Ürün Genel Bakışı

OM4 Kendinden Destekli Şekil 8 Yüksek Gerilimli Havai Fiber Optik Kablo GYTC8A, GYTC8A tasarımının yüksek gerilimli entegre şekil-8 kendinden destekli yapısını OM4 ultra yüksek bant genişlikli 50/125μm lazer optimize edilmiş çok modlu fiber ile birleştiren yüksek performanslı bir dış mekan havai çok modlu kablodur.

Hem aşırı mekanik güvenilirlik hem de ultra yüksek iletim bant genişliği gerektiren dış mekan 40G/100G kısa-orta mesafe yüksek hızlı ara bağlantı senaryoları için tasarlanmıştır.

Kablo, YD/T 1155-2 ve IEC 60794-1 endüstri standartlarına uygundur ve son mil erişimi, metropol alan ağı havai hatları ve benzeri uygulamalarda yaygın olarak kullanılmaktadır.

Entegre şekil-8 kesiti, optik iletim ünitesini ve yüksek gerilimli galvanizli çelik taşıyıcıyı tek bir sürekli PE dış kılıf içinde birleştirerek, küresel telekom havai ağ yapımı için uygun maliyetli, yüksek güvenilirlikli bir iş gücü haline getirir.

Ana Teknik Veriler
Performans Kalemi Standart Parametre
Fiber özellikleri 50/125μm OM4 lazer optimize edilmiş çok modlu fiber
Desteklenen fiber sayısı 2–48 çekirdek (144 çekirdeğe kadar daha yüksek sayılar için özelleştirilebilir)
Zayıflama ≤3.0 dB/km @850nm; ≤1.0 dB/km @1300nm
Bant genişliği ≥4700 MHz·km (Etkin Mod Bant Genişliği) @850nm; ≥500 MHz·km @1300nm
Tipik iletim mesafesi 10GBASE-SR 10Gbps: 550m; 40G/100GBASE-SR4: 150m
Nominal çekme dayanımı Kısa süreli 5000N; uzun süreli 2000–3000N
Ezilme direnci Kısa süreli 1000N/100mm; uzun süreli 300–800N/100mm
Çalışma sıcaklığı aralığı -40℃ ~ +70℃
Minimum bükülme yarıçapı Statik ≥10D; Dinamik ≥20D (D = kablo dış çapı)
Tasarım hizmet ömrü ≥25 yıl
Model Tanımı: "GYTC8A" Ne Anlama Geliyor
  • G — Dış mekan iletişim optik kablosu
  • Y — Sargılı PBT gevşek tüpler, jel dolgulu
  • T — Kendinden destekli
  • 8 — Şekil-8 kesiti
  • A — APL (alüminyum-polietilen laminat) nem bariyeri
Kablo Yapısı
  1. Optik fiber çekirdek: ISO/IEC 11801 ve TIA-492AAAD uluslararası standartlarına tam olarak uyan standart 50/125μm OM4 lazer optimize edilmiş çok modlu fiberler kullanır. Çekirdek kırılma indisi profili, 850nm VCSEL ışık kaynakları altında kararlı yüksek bant genişliği performansı sağlayarak modsal dağılımı en aza indirmek için hassas bir şekilde işlenmiştir.
  2. Gevşek tüp: 250μm kaplı OM4 fiberler, hidrolize dayanıklı yüksek modüllü PBT gevşek tüp içine yerleştirilir ve optik fiber için kararlı mekanik tamponlama ve nem izolasyonu sağlamak üzere özel su engelleyici merhem ile tamamen doldurulur.
  3. Kablo çekirdeği ve mukavemet elemanı: Yüksek mukavemetli galvanizli çelik tel, merkezi metal mukavemet elemanı olarak görev yapar. Gevşek tüpler ve eşleşen dolgu ipleri, kompakt yuvarlak bir kablo çekirdeği oluşturmak üzere mukavemet elemanı etrafına sarılır ve tüm iç boşluklar, tam kesitli su engelleme sağlamak için su engelleyici malzemelerle tamamen doldurulur.
  4. APL zırhlı: Kablo çekirdeği, yanal basınç direncini, kemirgen ısırma direncini ve nem sızdırmazlık performansını önemli ölçüde artıran ve dış nem ve aşındırıcı ortamların erozyonunu etkili bir şekilde engelleyen çift taraflı alüminyum-polietilen laminat (APL) ile boyuna sarılır.
  5. Entegre 8 şekilli yüksek gerilimli kılıf: APL zırhlı kablo çekirdeği ve üstteki yüksek mukavemetli sargılı çelik taşıyıcı tel, UV ışınlarına dayanıklı HDPE dış kılıf içine eşzamanlı olarak ekstrüde edilir ve sarılır, böylece tam bir entegre "8" şekli oluşturulur. Bağımsız taşıyıcı tel ünitesi, havai askı geriliminin tamamını taşır ve fiber çekirdek ünitesi, dış rüzgar salınımı stresinden tamamen izole edilir.

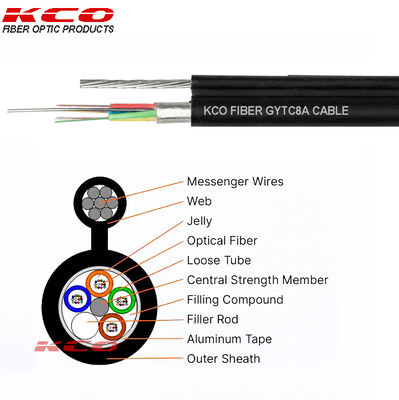

Cross-section diagram of GYTC8A figure-8 self-supporting aerial optical fiber cable showing OM4 fiber core, PBT loose tubes, APL armor and integrated steel messenger wire
Ana Avantajlar
  • Ultra yüksek gerilimli kendinden destekli yapı: Havai döşeme sırasında ek çelik tel taşıyıcıya gerek duyulmaz, bu da inşaat zorluğunu ve kurulum maliyetini doğrudan azaltır. Yüksek gerilimli taşıyıcı tel, direkler arasında 100 metreyi aşan uzun açıklıklı havai yerleşimlere uyum sağlayabilir.
  • OM4 ultra yüksek bant genişliği performansı: Hassas optimize edilmiş çekirdek tasarımı, OM3'ün bant genişliği sınırını fazlasıyla aşar, 550 metreye kadar 10G iletimi ve 150 metreye kadar 40G/100G iletimi kararlı bir şekilde destekler, düşük maliyetli 850nm VCSEL optik modülleriyle tam uyumludur.
  • Zorlu dış ortam adaptasyonu: UV ile stabilize edilmiş HDPE dış kılıf, uzun süreli güneş ışığına ve yağmur erozyonuna dayanıklıdır, APL zırhlı katman ise mükemmel yanal basınç direnci ve tuz spreyi korozyon direnci sağlayarak nemli kıyı bölgelerine ve banliyö vahşi yerleşim senaryolarına uyum sağlar.
  • Tam kesitli su engelleme koruması: Gevşek tüp merhemi, tam kablo çekirdeği dolgusu ve APL boyuna sarımı dahil olmak üzere çok katmanlı koruma, nem girişini tamamen engeller ve aşırı sıcaklık değişimleri ve uzun süreli havai rüzgar salınımı altında iletim performansının uzun süre kararlı kalmasını sağlar.
Uygulamalar
  • Yüksek hızlı veri merkezi parkı ara bağlantısı: Park içindeki farklı binalar arasında havai 40G/100G yüksek hızlı bağlantılar, gömülü boru hattı inşaatına gerek kalmadan, yüksek yoğunluklu sunucu kümelerinin düşük gecikmeli ara bağlantı gereksinimlerini hızla karşılar.
  • Endüstriyel park 10G/40G omurga ağı: Akıllı üretim parkları ve büyük lojistik parklarındaki yüksek hızlı omurga bağlantılarının havai döşenmesi, endüstriyel kontrol verileri geri taşıma ve 4K video gözetim ağları gibi yüksek bant genişlikli hizmetleri destekler.
  • Kampüs ve bilimsel araştırma enstitüsü yüksek hızlı ağı: Üniversite kampüsleri ve bilimsel araştırma üslerinde 10G/40G optik bağlantıların havai döşenmesi, mevcut havai direk hattı kaynaklarından tam olarak yararlanarak yüksek hızlı ağ dönüşümünü hızla tamamlar.
  • Büyük ölçekli etkinlik geçici yüksek hızlı ağı: Büyük fuarlar, uluslararası konferanslar ve spor etkinlikleri için 40G yüksek hızlı optik hatların hızla kurulması, karmaşık sabit tesisatlara gerek kalmadan ve etkinlik sonrası hızlı sökme ve yeniden kullanım.
  • Akıllı şehir dış mekan yüksek hızlı algılama ağı: Dağıtılmış 8K yüksek çözünürlüklü kameraların, 5G küçük baz istasyonlarının ve kenar bilgi işlem düğümlerinin havai bağlantısı, kararlı ultra yüksek bant genişliği veri geri taşımasını destekler.
Fiber Özellikleri
Özellik Kategorisi Özel Parametreler ve Detaylar
Standart Uyumluluğu IEC 60793-20 A1a.3, ISO/IEC 11801 ve TIA-492AAAD uluslararası standartlarına tam olarak uyar; resmi lazer optimize edilmiş çok modlu fiber
Geometrik Boyutlar Çekirdek çapı: 50 ±3μm; Kılıf çapı: 125±2μm; Kaplama çapı: 245±10μm
Sayısal Açıklık 0.20±0.015, 850nm VCSEL lazer diyotlarıyla mükemmel uyumlu
Zayıflama Performansı ≤3.5 dB/km @850nm; ≤1.5 dB/km @1300nm
Aşırı Dolu Bant Genişliği ≥3500 MHz·km @850nm; ≥500 MHz·km @1300nm
Etkin Mod Bant Genişliği ≥4700 MHz·km @850nm, standart OM3'ten %25 daha yüksek
Tipik İletim Mesafesi 10GBASE-SR 10Gbps: 400m (kısmi cihazlar 550m'ye kadar destekler); 40G/100GBASE-SR4: 150m
Desteklenen İletim Protokolleri 100BASE-FX, 1000BASE-SX, 10GBASE-LX4, 1G~32Gbit/s Fiber Kanal
Kırılma İndisi Profili Hassas dereceli indeks tasarımı, modsal dağılımı en aza indirmek için kesinlikle kontrol edilen Diferansiyel Mod Gecikmesi (DMD)
Dış Kılıf Tanımlama Standart magenta (mor) dış kılıf, kablo baskısında açıkça OM4 sınıfı işaretlenmiş
Mekanik Özellikler Kanıt test seviyesi: 100 Kpsi (0.7 GN/m²); Yorgunluk katsayısı ≥20
Bükülme Performansı Minimum statik bükülme yarıçapı 10D, dinamik bükülme yarıçapı 20D; bükülmeye duyarsız varyant 7.5mm minimum bükülme yarıçapını destekler
Çalışma Sıcaklığı Aralığı -40℃ ~ +70℃, uzun süreli dış mekan UV maruziyetinde kararlı performans
Aşağı Yönlü Uyumluluk OM3/OM2/OM1 çok modlu ekipman ve konektörlerle tam uyumlu, ek dönüşüm gerektirmez
Tipik Uygulama Senaryoları Yeni inşa edilen veri merkezi 10G/40G/100G kablolaması, depolama alanı ağı (SAN), büyük ölçekli park yüksek hızlı omurga ara bağlantısı
Fiber Renk Kodu
No. Renk No. Renk
1 Mavi 7 Kırmızı
2 Turuncu 8 Siyah
3 Yeşil 9 Sarı
4 Kahverengi 10 Mor
5 Gri 11 Pembe
6 Beyaz 12 Camgöbeği
OEM / ODM Hizmeti

Tam OEM ve ODM hizmetleri sunuyoruz. Ürünler üzerinde kendi marka logonuzu göstermek isterseniz - örneğin kablo, paket çantası, etiket veya başka herhangi bir yerde - gereksinimlerinizi karşılayabiliriz. OEM ve ODM hizmetimiz her zaman yardıma hazırdır.

Custom OEM branding options for GYTC8A fiber optic cable, including cable printing, packaging bags and product labels
GYTC8A fiber optik kablo için kablo baskısı, paketleme çantaları ve ürün etiketleri dahil olmak üzere özel OEM markalama seçenekleri.

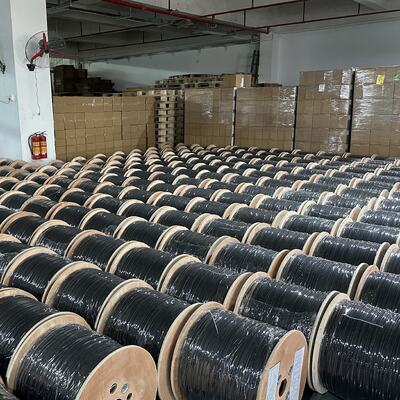

Paketleme

Standart ihracat ambalajına göre:

  • Karton kutu
  • Ahşap kutu
  • Ahşap palet
Nakliye
  • UPS, TNT, DHL vb. gibi uluslararası ekspres
  • Uluslararası hava: CA, AA, EA vb.
  • Deniz yoluyla
